50*290 szintmérő mágneses szárnyas úszólabda

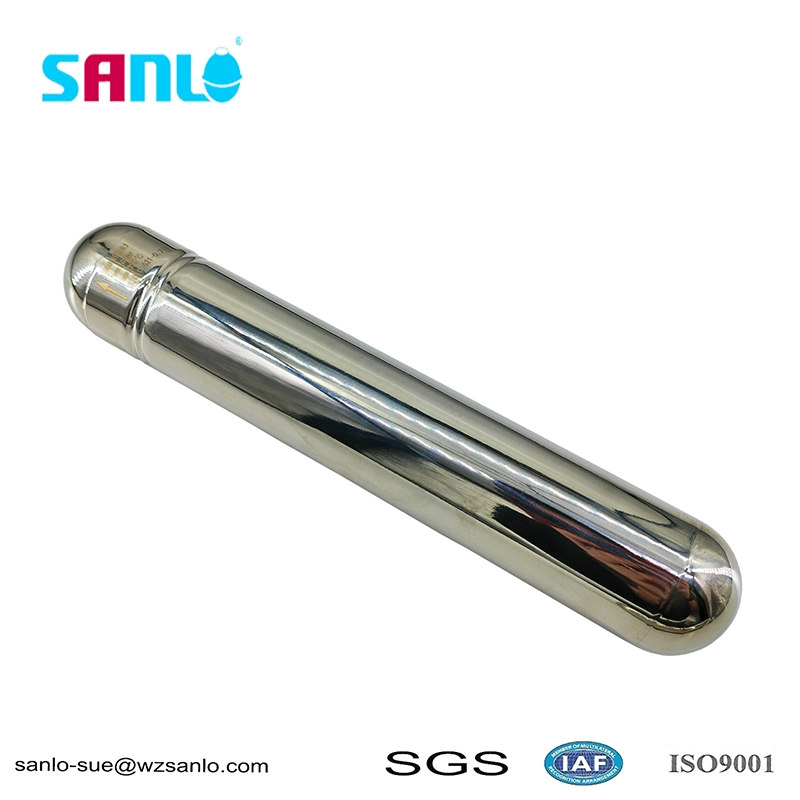

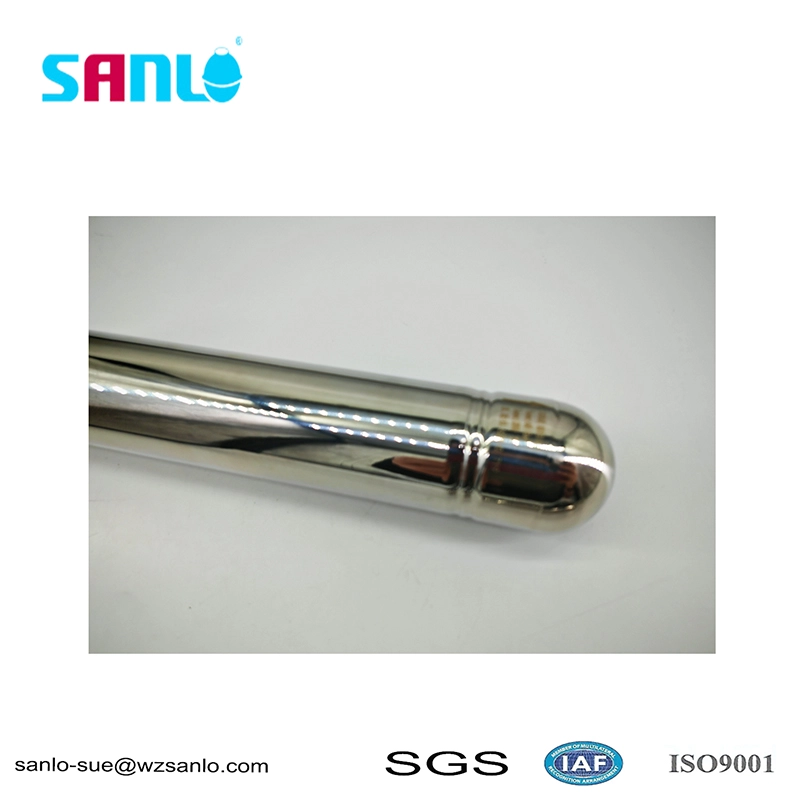

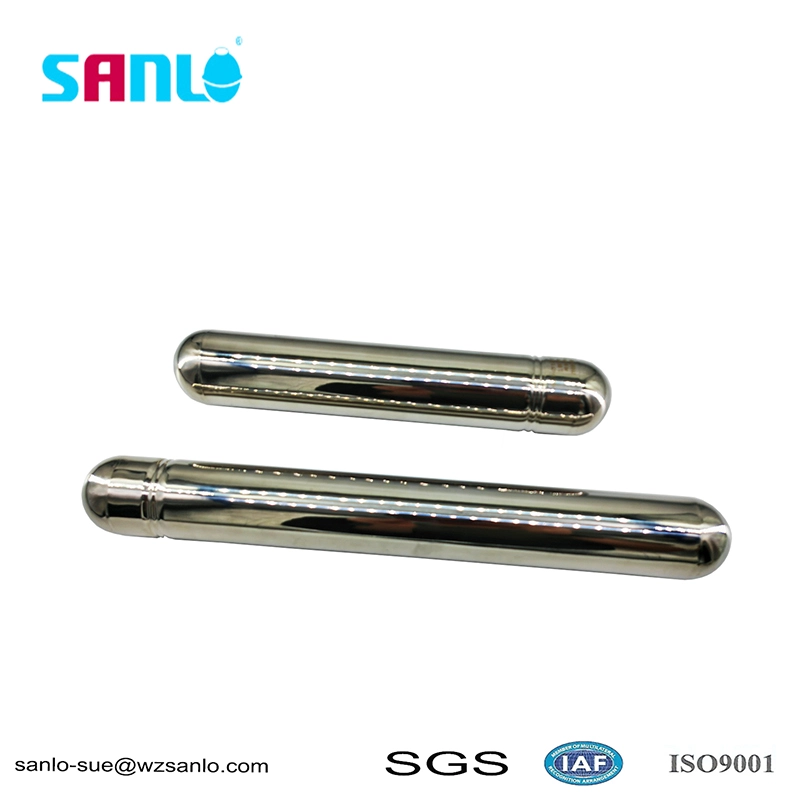

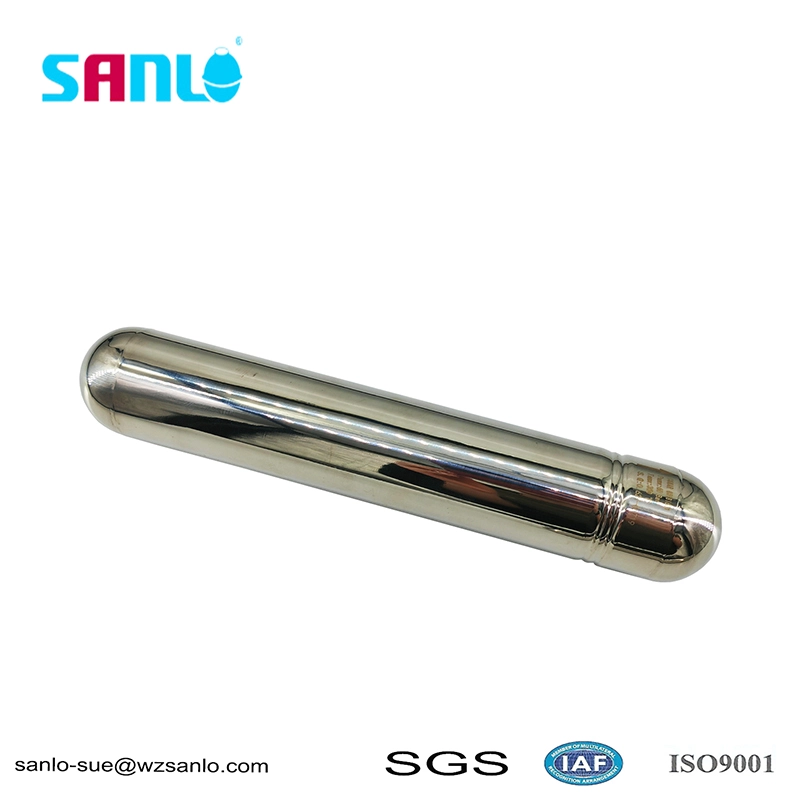

Az 50*290-es szintmérő mágneses szárnyas úszógolyó egészében egy karcsú, hengeres szerkezet, mindkét végén hegesztett és tömített félgömb alakú fejekkel. A hegesztési varrat finoman csiszolt és polírozott, sima és sima felülettel rendelkezik, amelyet nem könnyű felakasztani vagy méretezni. A szabványos méret külső átmérője 50 mm, teljes hossza 290 mm. Az üreg belsejében van fenntartva hely az állandó mágneses acél csomagolására, amely teljesen lezárt pórusok nélkül, hogy megakadályozza a közeg behatolását a belsejébe. A sima külső fal alacsony ellenállással rendelkezik a folyadékemelési folyamat során, simán fut, és nem tér el vagy nem akad el a tartályfolyadék turbulens áramlása miatt, így stabil és megbízható folyadékszint jelzést biztosít.

Anyag- és teljesítményelőnyök

A főtest kiváló minőségű 316L-es rozsdamentes acél alapanyagból készül, sűrűsége megfelel a folyadékok felhajtóerő követelményeinek. Ellenáll a savnak és lúgnak, korróziónak és vízgőz oxidációnak, hosszú ideig használható vízben, olajban és gyengén korrozív vegyi közegben. A hagyományos szénacél úszógolyókhoz képest élettartama jelentősen meghosszabbodik.

1. Erős tömítés: A két végfej teljesen össze van hegesztve, és a gyár elhagyása előtt nagynyomású légtömörségi vizsgálatnak vetik alá, hogy megakadályozzák a víz behatolását, deformációját és meghibásodását;

2. Pontos felhajtóerő: 50 × 290 fix térfogattal és saját tömeggel a felhajtóerő paramétereit szabványosították és ellenőrizték, és gyorsan reagálnak a folyadékszint kis változásaira is;

3. Stabil mágneses vezetőképesség: A belsőleg lezárt, nagy szilárdságú állandó mágnesek mágneses erővel hatolnak át a henger falán, stabilan hajtják a külső mágneses flip-et, így érik el a folyadékszint érintésmentes, helyszíni kijelzését mechanikai kopás nélkül, eredendően biztonságos és robbanásbiztos, alkalmas gyúlékony és robbanásveszélyes közeggel rendelkező tárolótartályokhoz.

Működési elv

A lebegő golyó a mért folyadéknál kisebb összsűrűségén alapul, és szinkronban lebeg fel és le a tárolótartályban lévő folyadékszint magasságával. A beépített állandó mágneses forrás az úszó elmozdulásával együtt mozog, és a mágneses csatolás hatását kihasználva a folyadékszintmérő külső oldalán lévő kétszínű mágneses flippanelt soronként mozgatja. Az üres és színes flip panelek világos határvonalat alkotnak, és a helyszíni személyzet intuitív módon láthatja az aktuális folyadékszint magasságát anélkül, hogy külső tápegységre lenne szüksége. A szerkezet egyszerű és könnyen karbantartható.

Gyártási minőségbiztosítás

A termék az egész folyamat során követi az ISO9001 minőségirányítási rendszert, és minden termék rendelkezik nyersanyagtanúsítási és vizsgálati jelentésekkel. Minden úszógolyónak három kulcsfontosságú folyamaton kell keresztülmennie: víznyomás-szivárgás észlelése, felhajtóerő kalibrálása és mágneses erősség mintavételezése. A mérettűrés szigorúan ellenőrizhető, a felcserélhetőség erős. Közvetlenül helyettesítheti az azonos specifikációjú importált vagy hazai mágneses csappantyús szintmérők eredeti úszógolyóját, anélkül, hogy megváltoztatná a henger szerkezetét.
