Absztrakt:A precíziós folyadékszint-érzékelés nagynyomású, korrozív vagy magas hőmérsékletű ipari környezetben olyan alkatrészeket igényel, amelyek megőrzik a méretstabilitást és az egyenletes felhajtóerőt. Ez a cikk megvizsgálja a titán alapú úszógolyók mérnöki elveit, anyagi előnyeit és rendszerintegrációs szempontjait, amelyeket mágneses csappantyús szintmérőkre terveztek. A megbeszélés a nyomásstabilitásról, a korrózióállóságról és a hagyományos anyagokhoz viszonyított összehasonlító teljesítményről szól, műszaki betekintést nyújtva a mérnökök és a beszerzési szakemberek számára.
1. Az alapvető mérnöki kihívás a nagynyomású szintmérésben
A folyadékszint pontos mérése ipari környezetben óriási mérnöki kihívást jelent, amely az üzemi nyomás növekedésével fokozódik. A hagyományos úszó alapú szintérzékelők gyakran küzdenek a megbízható teljesítmény fenntartásával, ha 10 MPa-t meghaladó nyomásnak vannak kitéve, ahol az anyag deformációja, a felhajtóerő eltolódása és a mechanikai kopás veszélyeztetheti a mérés integritását. A50,8*200 Ti úszólabda nagyobb nyomássalközvetlenül kezeli ezeket a kihívásokat a fejlett anyagválasztás és a precíziós gyártás kombinációjával.
Amikor egy úszógolyó túlnyomásos edényben működik, számos fizikai jelenséget gondosan kell kezelni. Az úszó felületére kifejtett hidrosztatikus nyomás a mélységgel és a rendszernyomással arányosan növekszik, ami olyan méretváltozásokat okozhat, amelyek megváltoztatják az úszó elmozdulási jellemzőit. Ezenkívül a technológiai folyadék sűrűsége a hőmérséklettől és a nyomástól függően változhat, ami befolyásolja az úszó által kifejtett felhajtóerőt. Ezek a tényezők együttesen határozzák meg a szintmérés pontosságát és ismételhetőségét.
A szintmérő rendszereket tervező mérnököknek ezért nem csak a névleges üzemi nyomást kell figyelembe venniük, hanem a normál működés során fellépő nyomásingadozások, hőmérséklet-ingadozások és folyadéktulajdonságok teljes tartományát is. Az úszó azon képessége, hogy megőrizze geometriai profilját ezekben a változó körülmények között, kiemelkedően fontos a következetes mérési eredményekhez.
Nyomásstabilitás
Fenntartja a méretpontosságot tartós nagynyomású működés mellett, megakadályozva a deformációt, amely torzíthatja a szintolvasást.
Hőmérséklet tolerancia
Minimális hőtágulást mutat, megőrzi a felhajtóerőt a feldolgozóiparban megszokott széles hőmérsékleti tartományokban.
Ciklikus tartósság
Ellenáll az ismételt nyomásciklusok okozta fáradtságnak, meghosszabbítja az élettartamot és csökkenti a karbantartási gyakoriságot igényes alkalmazásokban.
Mérési konzisztencia
Megismételhető elmozdulási válaszokat ad, lehetővé téve a precíz szintjelzést, amelyben a kezelők megbízhatnak a kritikus folyamatszabályozás során.
2. A titán, mint stratégiai anyag az úszógolyók építéséhez
A titán kiválasztása elsődleges anyagként a50,8*200 Ti úszólabda nagyobb nyomássala fém mechanikai és kémiai tulajdonságainak kivételes kombinációjában gyökerezik. A titán szilárdság/tömeg aránya meghaladja a legtöbb műszaki ötvözetet, így ideális jelölt az olyan alkatrészekhez, amelyeknek könnyűnek kell maradniuk, miközben jelentős külső nyomásnak kell ellenállniuk.
A titán egyik legjelentősebb előnye ebben az alkalmazásban a kiemelkedő korrózióállósága. Ellentétben a rozsdamentes acéllal, amely kloridban gazdag környezetben szenvedhet lyukkorróziótól és réskorróziótól, a titán stabil, öngyógyuló oxidréteget képez, amely megvédi az alatta lévő fémet az agresszív vegyi támadásoktól. Ez a tulajdonság különösen értékes tengervizet, sóoldatot vagy savas folyamatokat érintő alkalmazásokban, ahol más anyagok gyorsan lebomlanak.
Ezenkívül a titán hőtágulási együtthatója lényegesen alacsonyabb, mint sok alternatív anyagé. Ez a tulajdonság biztosítja, hogy az úszó méretei stabilak maradjanak a hőmérséklet-ingadozások során, megakadályozva az elmozdulási térfogat változásait, amelyek mérési hibákat okozhatnak. Az anyag nem mágneses jellege kiküszöböli a sok szintmérő kialakításban használt mágneses csatolórendszerekkel való interferenciát is, biztosítva a megbízható jelátvitelt az úszótól a külső jelzőig.
- Kiváló korrózióállóság agresszív vegyi környezetben, beleértve a kloridokat és savakat
- Magas szilárdság-tömeg arány, amely lehetővé teszi a robusztus felépítést túlzott tömeg nélkül
- Alacsony hőtágulási együttható, amely biztosítja a méretstabilitást minden hőmérsékleti tartományban
- Nem mágneses tulajdonságok, amelyek megakadályozzák a mágneses szintmérő rendszerekkel való interferenciát
- Kiváló fáradtságállóság, amely támogatja a hosszú távú ciklikus működést romlás nélkül
3. Precíziós méretek és úszóképességi jellemzők

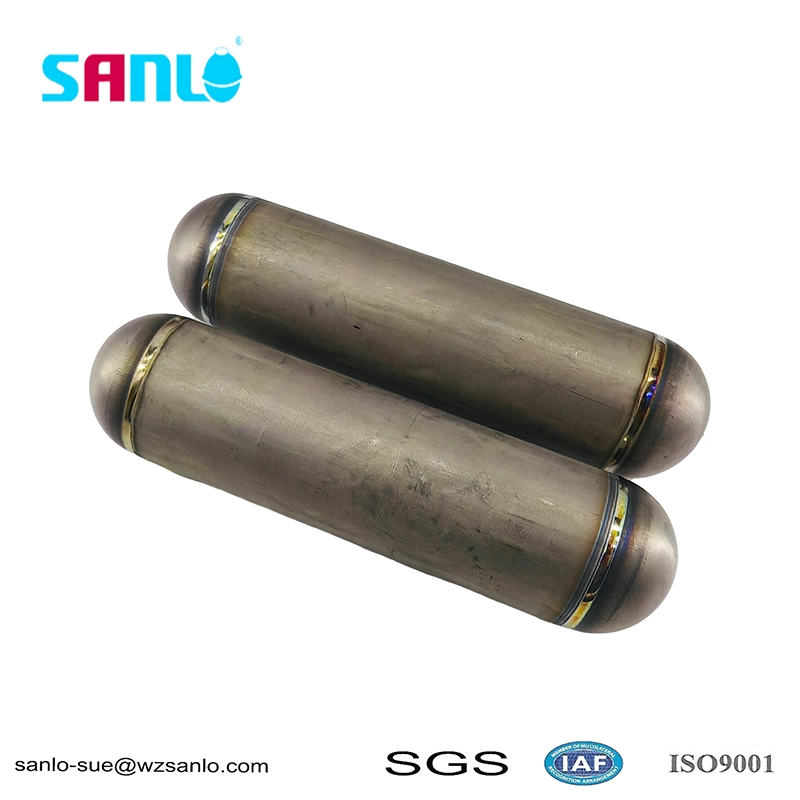

A nagyobb nyomású 50,8*200 Ti úszógolyó numerikus jelölése pontos méretinformációkat közvetít, amelyek közvetlenül befolyásolják a teljesítmény jellemzőit. Az 50,8 mm-es átmérő és a 200 mm-es hossz gondosan kiszámított arányokat képvisel, amelyek optimalizálják az úszó elmozdulási térfogatát, miközben megtartják a kompatibilitást a szabványos szintmérő kamraméretekkel.
A felhajtóerőt, azt a felfelé irányuló erőt, amely lehetővé teszi az úszó számára, hogy nyomon kövesse a folyadékszint változásait, az úszó víz alatti része által kiszorított folyadék térfogata határozza meg. Félgömb vagy ellipszis alakú végű hengeres úszó esetén a teljes kiszorítási térfogat az úszó teljes méretének és a technológiai folyadék sűrűségének a függvénye. Az 50,8*200-as konfiguráció olyan elmozdulási térfogatot biztosít, amely elegendő felhajtóerőt generál az úszó súlyának leküzdéséhez, miközben érzékeny marad a viszonylag kis szintváltozásokra.
Nagynyomású alkalmazásoknál a technológiai folyadék sűrűsége jellemzően a nyomással nő, ami viszont növeli az úszóra ható felhajtóerőt. Ezt a jelenséget figyelembe kell venni a rendszer kalibrálása során a pontos szintjelzés biztosítása érdekében a teljes nyomástartományban. A gyártási folyamat szoros mérettűrést biztosít, így minden egység konzisztens felhajtóerő-jellemzőket biztosít, amelyek lehetővé teszik a rendszer előre látható viselkedését.
| Paraméter | Specifikáció | Teljesítményhatás |
|---|---|---|
| Átmérő | 50,8 mm (2,0 hüvelyk) | Kompatibilis a szabványos kamraméretekkel |
| Hossz | 200 mm (7,87 hüvelyk) | Optimális elmozdulási térfogatot biztosít |
| Anyag | Titán (2. osztály/5. osztály) | Korrózióállóság és szilárdság |
| Falvastagság | Nyomásbesorolásra tervezve | Szerkezeti integritás nagy nyomás alatt |
| Felületi kikészítés | Precíziós megmunkálású | Egyenletes felhajtóerő és csökkentett súrlódás |
| Üzemi nyomás | Akár 20 MPa (testreszabható) | Alkalmas nagynyomású folyamatokhoz |
4. Működési előnyök a mágneses csappantyús szintmérő rendszerekben
A mágneses csappantyús szintmérők az egyik legszélesebb körben használt szintmérési technológiát képviselik az ipari alkalmazásokban, megbízható, vizuális jelzést kínálva a folyadékszintekről anélkül, hogy elektromos áramra lenne szükség a mérési ponton. A50,8*200 Ti úszólabda nagyobb nyomássalérzékelő elemként szolgál ezeken a rendszereken belül, és a folyadékszint változásait mechanikus mozgássá alakítja, amelyet egy mágneses csatolás továbbít egy külső indikátorhoz.
Az úszó mágneses rendszere jellemzően az úszótestbe ágyazott vagy az úszóval együtt mozgó mágneses hüvelyhez rögzített állandó mágnesekből áll. Ahogy a folyadék szintje emelkedik vagy csökken, az úszó függőlegesen mozog a mérőkamrán belül, és az általa generált mágneses tér külső mágneses szárnyakat vagy folyamatos jelzőt működtet. Ennek a rendszernek a precizitása nagyban függ attól, hogy az úszó képes-e pontosan követni a szintváltozásokat, ragadás vagy megkötés nélkül.
Számos működési előny különbözteti meg a titán úszót ebben az alkalmazásban. Először is, az anyag sima felületkezelése és korrózióállósága megakadályozza a lerakódások vagy vízkő felhalmozódását, amelyek akadályozhatják az úszó mozgását. Másodszor, az úszó egyenletes felhajtóereje biztosítja, hogy minimális hiszterézissel reagáljon a szintváltozásokra, pontos követést biztosítva emelkedő és süllyedő szintviszonyok között is. Harmadszor, az úszó mechanikai robusztussága lehetővé teszi, hogy ellenálljon a gyors szintváltozások vagy folyamatzavarok során fellépő hidraulikus erőknek.
- Megbízható mágneses csatolású átvitel a pontos külső jelzésért
- Minimális súrlódás és kopás a hosszabb élettartam érdekében
- Következetesen reagál a szintváltozásokra a teljes működési tartományban
- Kompatibilitás a különböző mágneses csappantyús kijelzőkkel
- Csökkentett karbantartási igény az alternatív úszóanyagokhoz képest
5. Összehasonlító elemzés: titán vs. rozsdamentes acél és polimer úszók
Amikor egy úszógolyót választanak ki a nagynyomású szintmérési alkalmazásokhoz, a mérnökök általában több anyaglehetőséget értékelnek, amelyek mindegyikének külön előnyei és korlátai vannak. A titán úszógolyó egy meghatározott teljesítményfokozatot foglal el, így számos igényes alkalmazás számára előnyös választás, különösen korrozív közegek vagy szélsőséges működési körülmények esetén.
A rozsdamentes acél úszók, bár széles körben használják és költséghatékonyak, korlátokkal szembesülnek az erősen korrozív környezetben. A klorid által kiváltott feszültségkorróziós repedések és lyukképződések veszélyeztethetik a rozsdamentes acél úszók integritását, különösen magas hőmérsékleten. Ezenkívül a rozsdamentes acél nagyobb sűrűsége nagyobb úszótérfogatot igényel ugyanazon felhajtóerő eléréséhez, ami potenciálisan korlátozza a kompatibilitást a szűkös méretű kamrákkal.
A polimer úszók, például a PTFE-ből vagy PEEK-ből készültek, kiváló vegyszerállóságot és könnyű szerkezetet kínálnak. Azonban mechanikai szilárdságuk és méretstabilitásuk magasabb hőmérsékleten és nyomáson általában gyengébb, mint a fémes alternatíváké. A polimer úszók idővel felszívhatják a technológiai folyadékokat is, megváltoztatva felhajtóerejüket és veszélyeztetve a mérési pontosságot.
A titán úszók egyesítik a prémium polimerek korrózióállóságát a fémek mechanikai szilárdságával és méretstabilitásával. Az anyag alacsony sűrűsége lehetővé teszi a kompakt úszószerkezetek kialakítását, amelyek illeszkednek a szabványos kamrákba, miközben elegendő felhajtóerőt biztosítanak a megbízható szintkövetéshez. Tengervizet, sóoldatot, klórt vagy savas folyamatáramokat használó alkalmazásoknál a titán olyan szintű védelmet kínál, amelyet a rozsdamentes acél nem ér el.
Titán
Kivételes korrózióállóság, nagy szilárdság/tömeg arány, nem mágneses, stabil méretek, ideális agresszív közegekhez és nagy nyomáshoz.
Rozsdamentes acél
Költséghatékony, jó általános korrózióállóság, nagyobb sűrűség nagyobb térfogatot igényel, klorid támadásra érzékeny.
Polimer (PTFE/PEEK)
Kiváló vegyszerállóság, könnyű súly, kisebb mechanikai szilárdság, folyadékfelvételi és méretváltozási lehetőség.
6. Gyakran ismételt kérdések a nagynyomású úszólabdákkal kapcsolatban
A szabványos kialakítás 20 MPa (körülbelül 2900 psi) üzemi nyomásig terjed. Az egyedi konfigurációk nagyobb nyomást is kibírnak az adott alkalmazási követelmények alapján, a falvastagság és az anyagminőség beállításával.
A titán alacsony hőtágulási együtthatóval rendelkezik, ami azt jelenti, hogy a hőmérséklet-ingadozások miatti méretváltozások minimálisak. Ez a stabilitás biztosítja, hogy a lebegési jellemzők állandóak maradjanak az üzemi hőmérsékleti tartományban, általában -40°C és 200°C között standard kiviteleknél. Az emelkedett hőmérséklet megkövetelheti az anyagminőség kiválasztását a mechanikai tulajdonságok megőrzése érdekében.
Igen. A titán úszót kifejezetten mágneses csappantyús szintmérő rendszerekben való használatra tervezték. A titán nem mágneses tulajdonságai kiküszöbölik a mágneses csatolással való interferenciát, míg az úszót beépített mágnesekkel vagy mágneshüvellyel lehet felszerelni a külső indikátor működtetésére.
A titán kivételes korrózióállóságának és mechanikai tartósságának köszönhetően a karbantartási igény minimális. Javasoljuk a felületi lerakódások vagy mechanikai sérülések időszakos ellenőrzését, különösen a magas szilárdanyag-tartalmú technológiai folyadékok alkalmazásakor. Az úszó sima felülete jellemzően ellenáll a szennyeződésnek, így más anyagokhoz képest csökkenti a tisztítás szükségességét.
Míg a rozsdamentes acél úszók általában gazdaságosabbak, a titán úszó kiváló korrózióállóságot kínál, különösen kloridos és savas környezetben. A titán kisebb sűrűsége kompaktabb úszószerkezeteket is lehetővé tesz, az anyag nem mágneses tulajdonságai pedig optimális kompatibilitást biztosítanak a mágneses szintmérő rendszerekkel.
Az alkalmazások több iparágra kiterjednek, beleértve a vegyi feldolgozást, az olaj- és gáztermelést, a tengeri platformokat, az energiatermelést, a vízkezelést és a gyógyszergyártást. Minden olyan folyamat, amely pontos folyadékszint mérést igényel korrozív vagy nagy nyomású környezetben, profitálhat ennek a titán úszónak a teljesítményjellemzőiből.
Szakértői útmutatásért a megfelelő úszólabda kiválasztásához az adott alkalmazási követelményekhez,Sanloátfogó műszaki támogatást és mérnöki tanácsadást kínál.
